吸塵器測試系統設計方案（歐標）

一、 概述

        本吸塵器參數綜合測試系統，測試參數為吸塵器的電壓、電流、輸入功率、功率因數、吸入功率、流量、真空度和效率。按照歐標IEC 60312 的要求設計并制造的的吸塵器專用測試設備。適用于各吸塵器生產廠家和檢測機構對吸塵器的檢測。

二、主要技術指標

1、根據歐標要求，歐標為旋轉孔板式，孔板系列尺寸：（50，40，30，23，19，16，13，10，6.5，0）mm歐標10個點，

2、充氣室（均壓箱）：歐標尺寸及材質按標準IEC 60312中的5.2.8.1（B型）設計制作；

3、吸塵器參數測試儀：

電參數測量儀：

電壓：AC/DC（10V～300V）， 準確度：0.5%

電流：AC/DC（0.01A～20A），準確度：0.5%

流量計：(0.5～5) 立方米/分鐘， 準確度：±1%

真空壓力計：（0～-50）千帕，  準確度：±1%

4、環境測量儀：

干濕溫度計：準確度為0.1℃

氣壓計：準確度為±0.5kPa

5、溫度補償和修正：歐標根據IEC 60312中5.2.8.4條按標準空氣密度來修正

三、基本組成

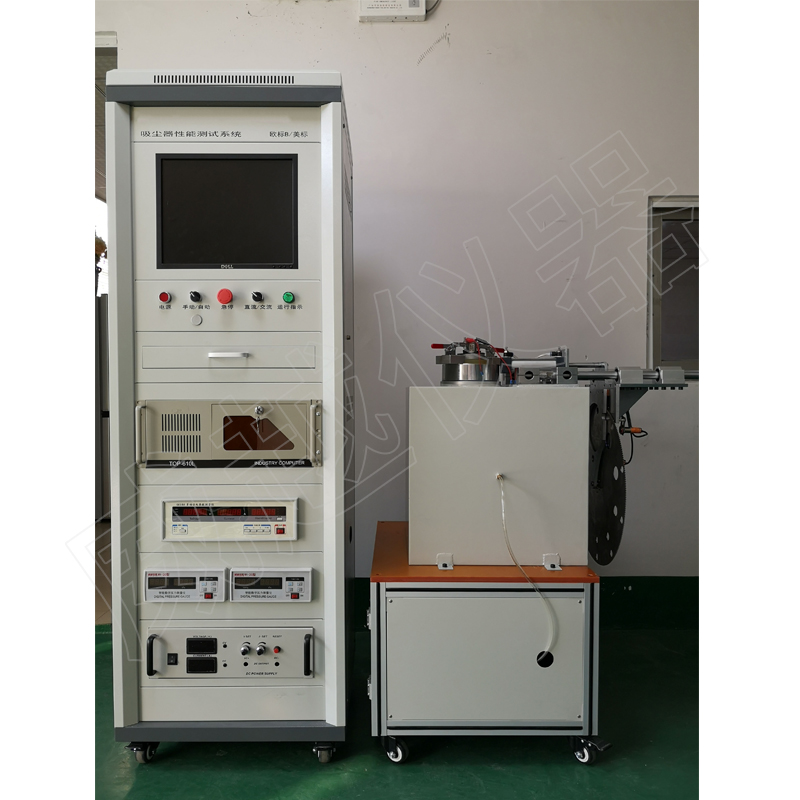

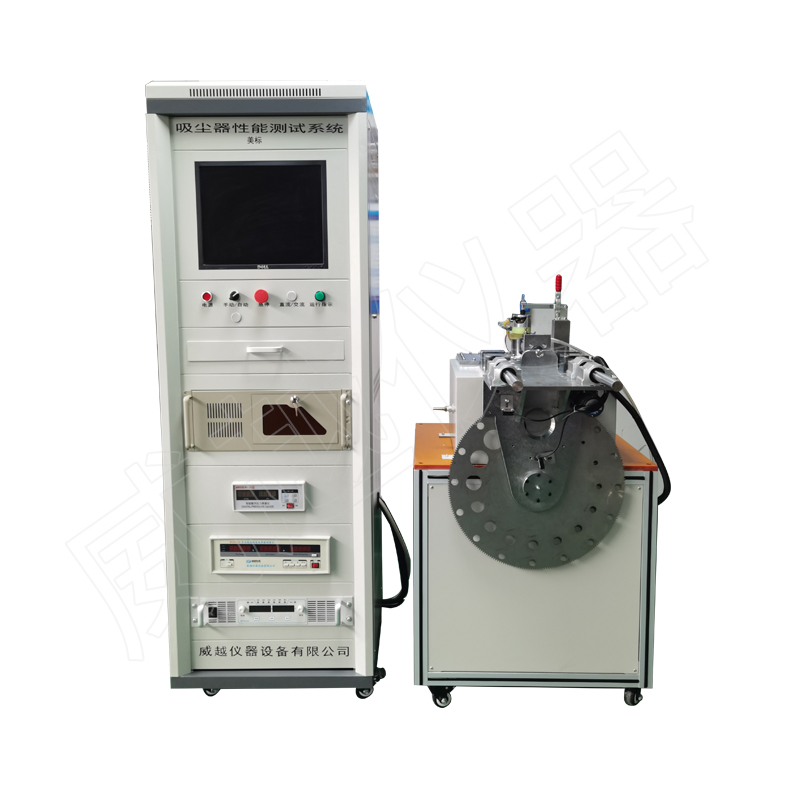

吸塵器參數綜合測試系統由一個測試臺，一個測試柜組成。歐標按IEC 60312中的5.2.8.1（B型）標準設計。

四、其本測試過程

歐標：（符合標準IEC 60312中的第2.8中的要求）

將吸塵器放置在測試臺上，將測試電壓調在±1%額定電壓和±1Hz額定頻率條件下運行。首先運行10分鐘以建立一個釋放氣體溫度參考值，用于下面的各點的測量。對于每個測量點在節流后1分鐘測量，然后吸塵器再次全開運行以達到參考條件，可以通過測量吸塵器釋放氣體溫度來檢查。繼續這個過程直到整個曲線被繪出，曲線中真空度大的點為最后一點。

五、硬件組成

充氣室（均壓箱）    1     符合標準中IEC 60312的2.8中規定

壓力傳感器              1     符合標準中IEC 60312的5.2.8.3中規定

干濕溫度計              1     符合標準中IEC 60312的5.2.8.3中規定

節流閥控制單元       1     符合標準中IEC 60312中規定

測試管道                 1     符合流量計的要求

3、測試柜：

測試柜          1

溫度計          1     測試環境溫度

壓力計          1     測試環境壓力

輔助的控制元件   1批

4、工控機和打印機  1套

六、清單價格:
