原理和功率計算

工作原理

     由電渦流測功機結構圖可知，感應子主要由旋轉部分和擺動部分（電樞和勵磁線圈）組成。轉子軸上的感應子形狀猶如齒輪，與轉子同軸裝有一個直流勵磁線圈。當勵磁線圈組通以直流電流時，其周圍便有磁場存在，那么圍繞勵磁組就產生一閉合磁通。很明顯，位于繞組左側的感應子具有一個極性，右側具有相反的極性。

旋轉時，由于磁密值的周期性變化而產生渦流，此渦流產生的磁場同產生它的磁場相互作用，從而產生與被試機反向的制動力矩，使電樞擺動，通過電樞上的力臂，將制動力傳給測量裝置。

轉速測量采用非接觸式磁電轉速傳感器和裝于主軸的60齒牙盤，將轉速信號轉換成電信號輸出。

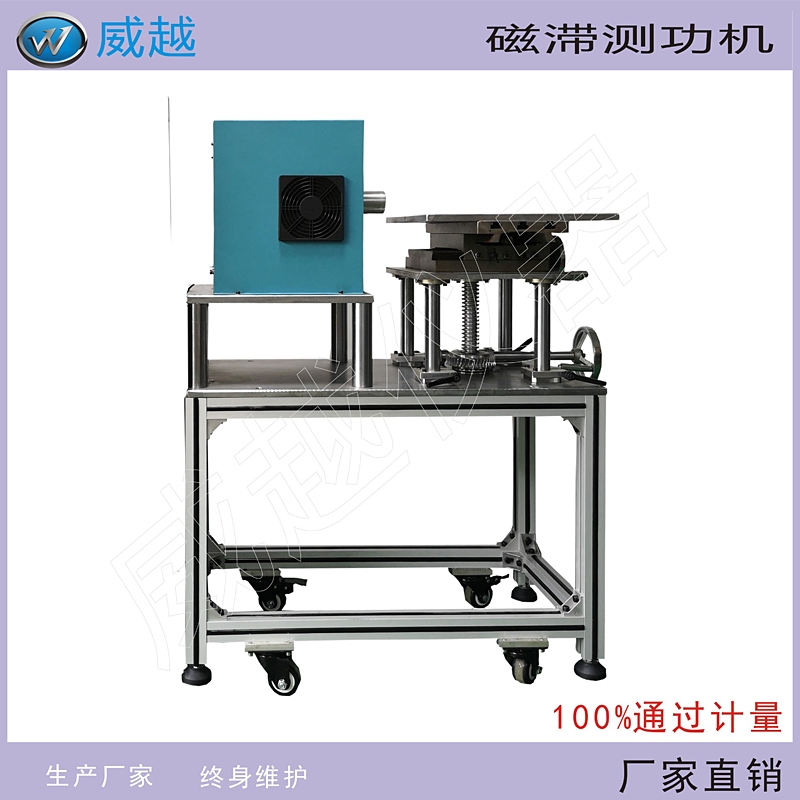

磁滯測功機工作原理

磁滯測功機組成和原理

磁滯測功機由帶齒極定子、空心磁滯杯轉子、激磁線圈、支架、底板等組成，當磁滯測功機內部線圈通過電流時則產生磁力線，并形成磁回路而產生轉矩，改變勵磁電流即可改變負載力矩。

適用場合

適用于中小力矩而轉速較高的電機測試，如起動電機恒力矩帶載起動、異步電動機、小功率直流電機、串激電機及電動工具等，尤其適合于測試各種電機的動態特性曲線.

功率計算

（1）功率計算 　功率 P=扭矩*轉速/9550(Kw) 　式中扭矩—(N.m) 　n—轉速
