吸塵器性能測試系統

所屬分類：吸塵器測試系統
瀏覽次數：次
發布日期：2021-01-19 09:06:58

我要詢價

產品概述
技術參數

真空度和效率等。按照國家標準GB4706.7《家用和類似用途電器的安全真空吸塵器的特殊要求》和行業標準QB1562《真空吸塵器》的要求設計并制造的的吸塵器專用測試設備。適用于各吸塵器生產廠家和檢測機構對吸塵器的檢測。

◆基本組成：

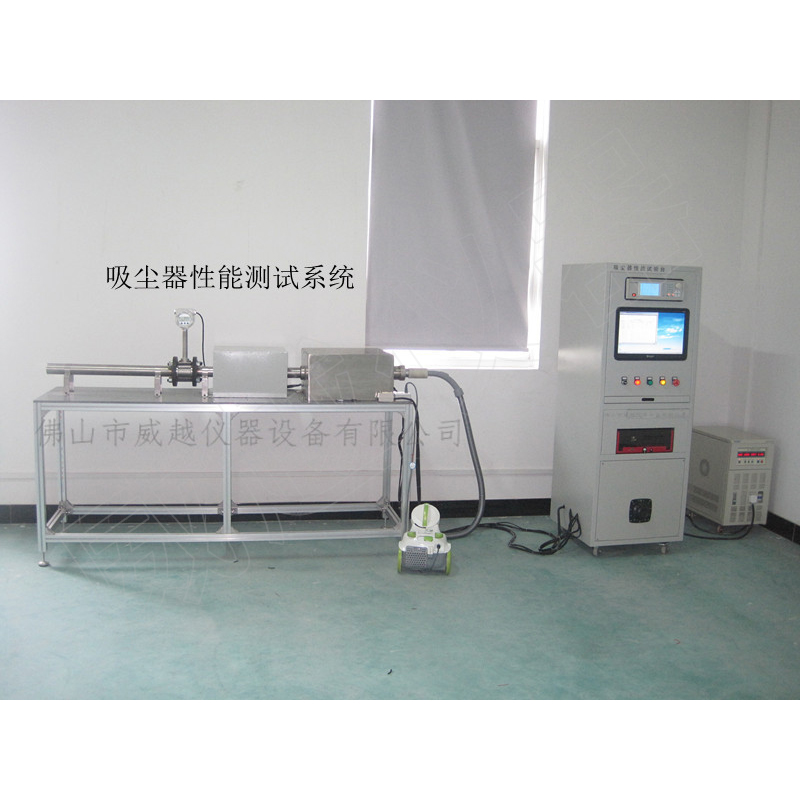

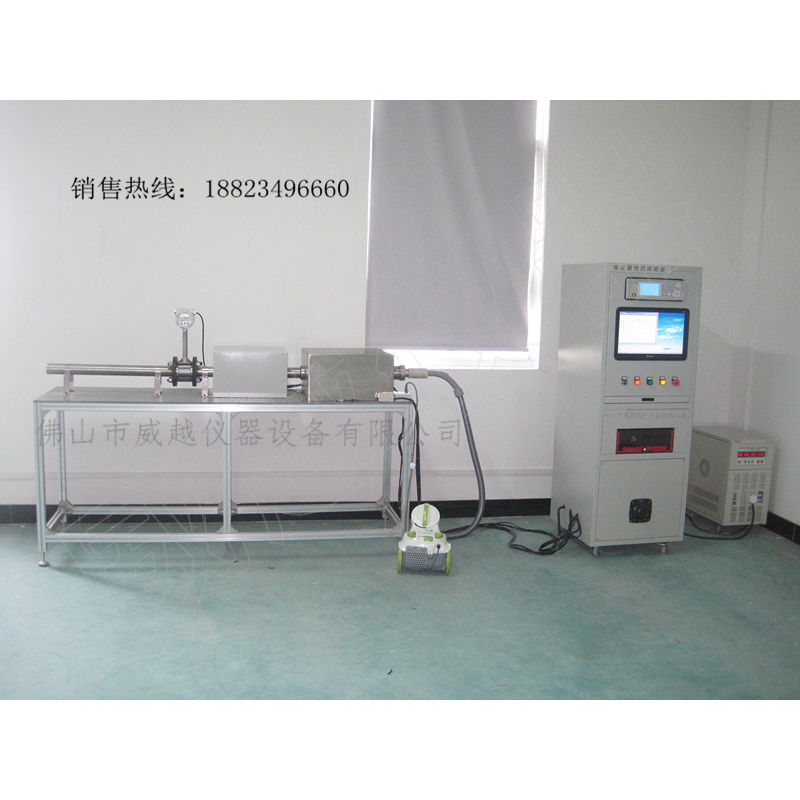

吸塵器性能綜合測試系統由工作臺和測試柜兩個部分組成。測試柜中安裝有工業控制計算機和LCD顯示器，操作開關，按鈕，電壓表，功率表，電量指示表，測量和控制電路等工作臺上裝有均壓箱（空氣數據測量箱），均壓箱上安裝有壓差傳感器及電風機試驗接口，電動閥門，電子自能空氣流量計。

◆測試項目：

真空度測試：0－50kPa

輸入功率：U×I×CosΦ

吸入功率：計算而得
吸入效率：0－100%

風量：0－5m3/min

◆基本性能：
1、手動、自動對進風口進行控制，完成0－15風量采集點調節。
2、手動調節風機或吸塵器工作電壓，對額定電壓、常規運行狀態下及其它工作電壓、試驗狀態下空氣數據測量。
3、按設定風量采集點數PC機自動控制測量采集數據“電壓、電流、輸入功率、功率因數、真空度、風量”并同時顯示吸入功率和效率。
4、按各點數據，繪制真空度（Hs）、輸入功率（P1）、吸入功率（P2）、效率（η）和風量（Q）關系曲線。標出大真空度風量（Hsm），大吸入功率（P2m）和效率值（ηm）。
5、不連接PC機的情況下，可手動測量：風道全開時，大風量、真空度、輸入功率、吸入功率和效率；風道全閉時，大真空度、輸入功率等。
6、儲存數據并按用戶要求輸出測試報告和曲線。

吸塵器性能綜合測試系統

一、概括

風機型式試驗臺，可測試風機轉速、扭矩、功率，額定點風壓測定，額定點風量測定，以及輸出功率PS，效率Eff ，大風壓以及各種特性曲線測試。特性曲線測試在測試臺架上進行。全部項目測試程序由計算機采集和檢測，并顯示測試結果。計算機系統采用WINDOWS Xp操作系統，人機界面漂亮，能采集、記錄、儲存、顯示各項目測試數據和結果，打印各檢測數據和特性曲線，并提供操作方便、調整靈活、人機界面直觀清晰的計算機軟件。采用手動測試工作方式，采用變頻電機及變頻器進行調速測試。本測試臺測試按GB/T1236-2000《工業通風機用標準化風道進行性能試驗》。

二、測試項目技術指標

試驗裝置包括風管試驗和風室試驗兩大類，按常規來說，壓力較高的風機采用風管試驗臺測試，壓力較低的風機采用風室試驗臺測試，按GB/T1236-2000標準可分為四種，即A型、B型、C型、D型。

將風機與電機、轉矩轉速傳感器裝于一塊鑄鐵測試平臺上，將按GB/T1236標準進行制造的一端進風口用小塞紙板關閉出風口，電機加上額定電壓使風機吹風，由計算機控制變動均壓箱進風口孔板從大到堵轉，均勻變化16次。測出每個點的風壓H及輸入功率P1，同時算出輸出功率PS和效率Eff。

測試方法Ⅱ按IEC和GB標準由以上一種方法測得的數據，并畫出下列特性曲線： pF=f(Q) PZ=f(Q) Eff=f(Q) n=f(Q)

1、全壓、靜壓：精度：±1%

2、流量：精度：±2%

3、扭矩：精度：±0.5%

4、轉速：精度：±0.2%

5、功率：精度：±0.5%
