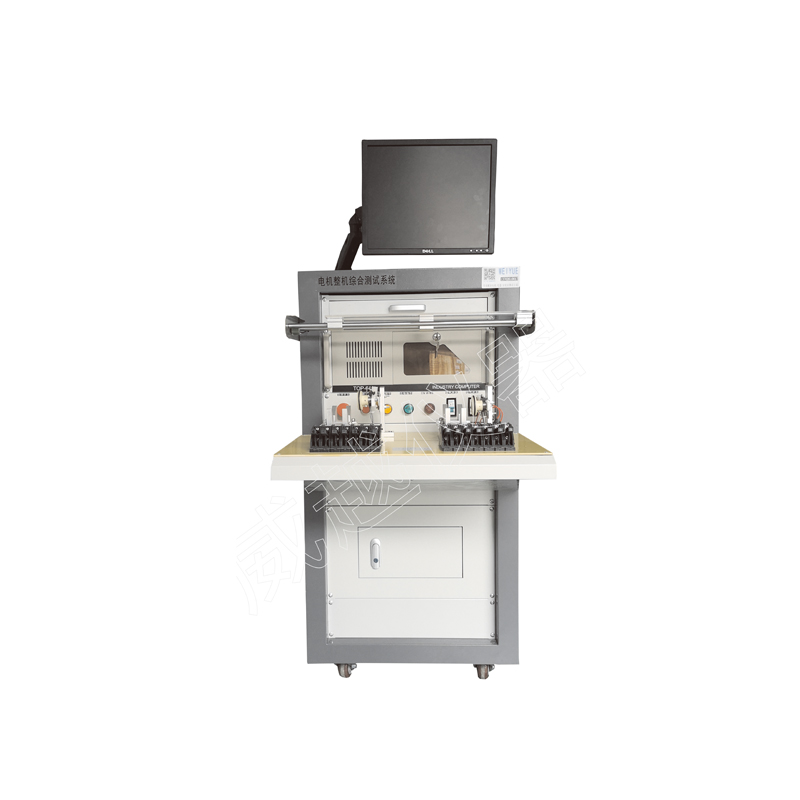

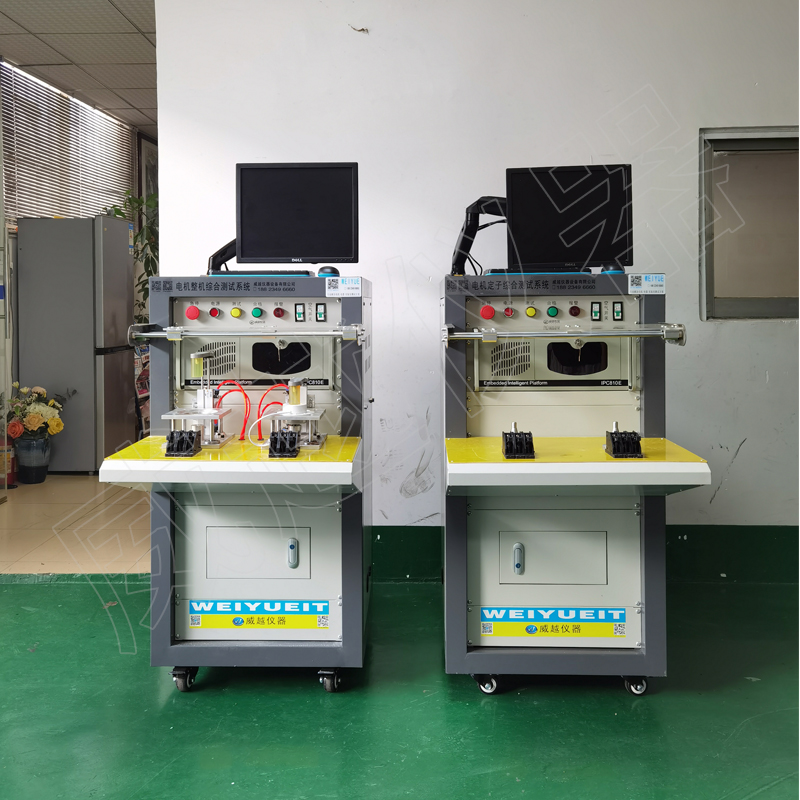

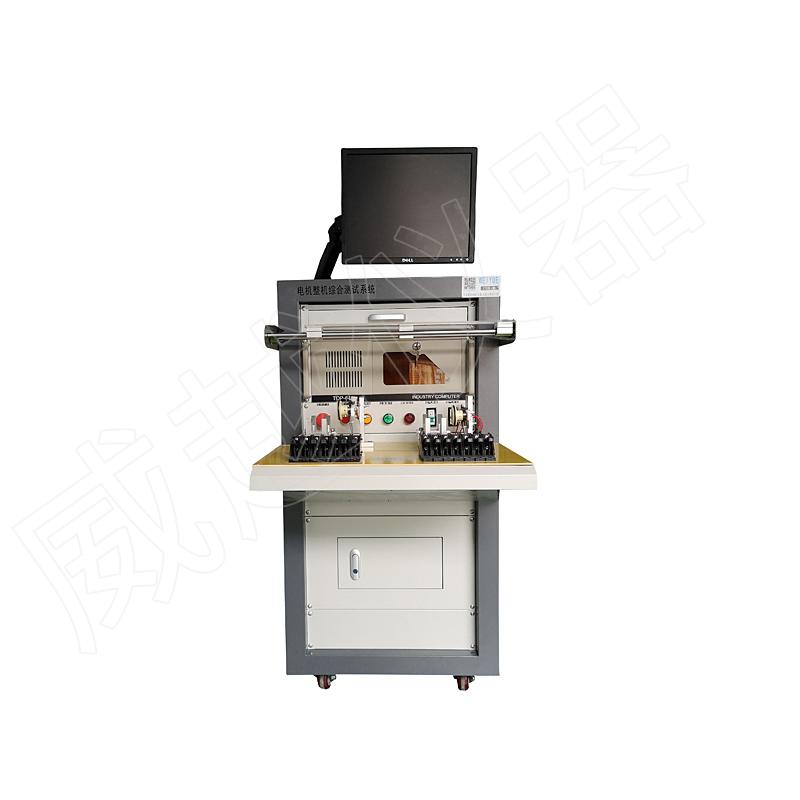

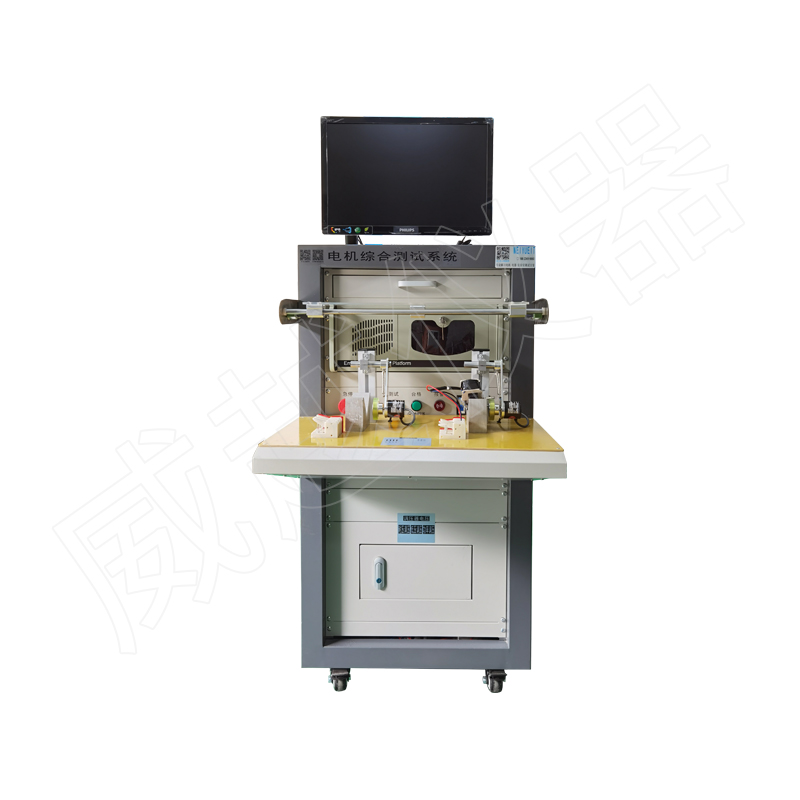

電機綜合測試系統

二．檢測項目：

電氣強度、絕緣電阻、匝間耐壓、直流電阻、低壓測試、功率測試、轉向測試

1.技術參數：

1.1、電氣強度

測試條件：0-3.000KV AC 50/60HZ

電流量程：0.01-20mA AC

電壓精度：±（2%FS讀數值+2個字）

電流精度：±（2%FS讀數值+2個字）

報警設定：全量程任意設定

回路保護：高壓快速切斷模塊

1.2、絕緣電阻

測試條件：DC500V/1000V

電阻量程：1.0MΩ-500MΩ

電阻精度：1-100MΩ±（5%FS讀數值+3個字） 100-500MΩ±（8%FS讀數值+5個字）

報警設定：全量程任意設定

1.3、匝間耐壓

脈沖電壓：100-3000V

采樣頻率：20MHz

測試電容：0.01uF

判定方式：面積、積差、相位比較

1.4、直流電阻

測試范圍：可測各不同繞組電阻

測試量程：0.0001-5000Ω

測試精度：±（0.5%FS讀數值+2個字）

限值設定：全量程任意設定

電阻連續可測6路電阻

1.5、低壓啟動

測試電壓：0-300V AC

電流量程：0.005-2A AC

電壓精度：±（0.5%FS讀數值+2個字）

電流精度：±（0.5%FS讀數值+2個字）

報警設定：全量程任意設定

1.6、空載功率

測試電壓：0-300V AC

電流量程：0.005-2A AC

功率量程：0.1-500W

電壓精度：±（0.5%FS讀數值+2個字）

電流精度：±（0.5%FS讀數值+2個字）

報警設定：全量程任意設定

1.7、轉向測試

測試電壓：0-300AC  同功率同步

功率負載：500W

測試方向：順時針/逆時針/未知

2. 設備配置

2.1、采用測試夾連接被測電機（輸出接口采用可插拔分離式接線排），一次接線完成測試一臺定子所有測試項目；

2.2、主機 一體機（集成所以測試項目）（外觀大氣方便維護）

2.3、系統電源：220V/50Hz ±5%

2.4、測試機臺，噴涂磨砂銀灰

2.5、工業級計算機一體機：

   配置:工業級主板G41 2G內存 CPU1610 120G硬盤 集成串口 10串 TOP-610L 4U工控 鼠標鍵盤 集成顯卡 網絡接口2個 17寸戴爾顯示器

2.6、隨機軟件：

一次接線即可完成全部項目，能采集，記錄，存儲顯示各項測試數據和結果，操作方便，調整靈活，人機界面直觀清晰。

三. 測試系統主要特點

1. 該系列產品主要適用于電機綜合測試，一次裝夾，一站式完成耐壓、絕緣、匝間、電阻、電感等項目檢測，一體化結構設計，簡化操作工位；

2. 內置工業計算機 17寸顯示器，無限量存儲測試條件和測試結果，具有USB存儲接口，方便數據拷貝，人性化操作界面，采用Window操作系統，專業控制軟件，界面簡潔清晰；

3. 開放式軟件平臺：測試項目編輯功能，測試報告導出功能，測試數據分析功能，用戶權限設定功能；

4. 直流電阻測試時檢測環境溫度，測試結果可選溫度補償功能，結果判定更為簡便，同時保證測試的一致性；

5. 測試儀器控制核心采用STM高速處理器，數據處理全面快速，滿足高速生產節拍的需求；

6. 采用了多種抗干擾措施，抗干擾能力強，同時具有硬件和軟件保護，大大提高了儀器的可靠性。
