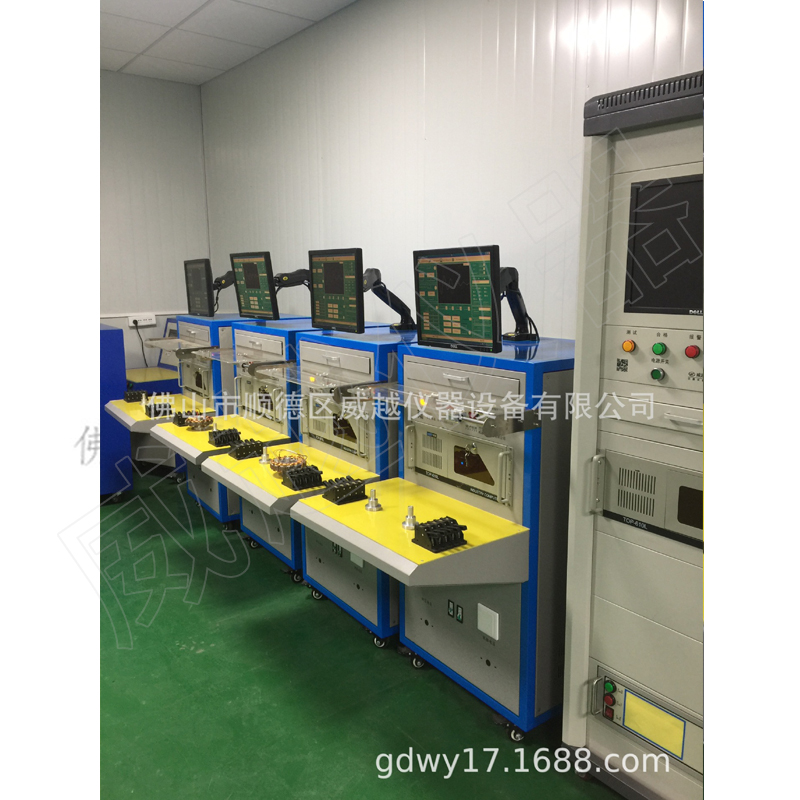

WY-DZ6電機定子測試系統

說明書

威越儀器設備有限公司

概述

該系統采用工控計算機及MCU，集成了電阻、絕緣、耐壓、匝間,功率，轉向，多項目的測量。具有測試速度快、精度高、使用方便、可靠性好等優點，是定子專用綜合測試設備。

主要特點

檢測項目：繞組電阻、絕緣、耐壓、匝間，功率，轉向。

1. 繞組電阻：測量繞組電阻。

2. 絕緣：測量定子繞組和外殼之間的絕緣電阻。

3. 耐壓：測量定子繞組和外殼之間的耐壓漏電流。

4. 匝間：測量繞組的線圈匝間絕緣性能。

5. 功率：測量定子電壓，電流，功率

6. 轉向：測量定子正轉，反轉，未知

7. 使用電源：AC220V±10％，50Hz±2 Hz（系統工作電源）

技術指標

測試系統說明

1. 耐壓測試電壓顯示表

2. 電機運行電壓顯示表

3. 觸摸屏工業電腦15寸

4. 左工位運行指示燈

5. 右工位運行指示燈

6. 測試超限聲光報警器

7. 總電源開關

8. 急停開關，關閉硬件電源

9. 抽屜放置鍵盤鼠標

10. 左右工位感應開關

11. 被測物測試夾具

12. 測試夾

13. 耐壓電壓調節大小

14. 運行電壓調節大小

硬件注意事項：

1. 儀用電源：確定儀器電源是否良好，內置10A保險絲，     如產品造成短路，設備無電源，請檢查保險絲是否燒壞。

1. 按鈕指示燈：按下 電源按鈕，電源接通后電腦自動開機，如果電壓表沒亮證明急停開關已按住，硬件電源被關掉，請旋轉急停按鈕放開，電壓表及亮，設備電源正常開啟。

軟件打開，運行時，左右工位指示燈亮燈。

1. 電壓表：

耐壓電壓：硬件顯示高壓示值，調壓高壓大小方便觀看，可于軟件高壓對數。

試驗電壓:  電機運行時所需電壓，如功率或轉向運行時顯示電壓值，建議：半壓測試

1. 接近開關：測試時，需要將滑板推置接近開關上面，以到達開關啟動功能，有效時，指示燈會亮，如果滑板推過去，未亮，證明接近開關未碰到金屬器，可以把開關往上推移，指示燈亮即可。

5.電容運行：更具定子大小規格放置電容大小

6. 調壓：

耐壓調壓：運行軟件，選擇，耐壓（手）啟動后調節旋鈕耐壓表頭顯示示值，調至相應電壓即可。

試驗電源：試驗電源調節大小，電壓表會顯示。

軟件操作說明

1.雙擊圖標，打開運行軟件，進入測試界面。

測試界面

2.軟件開啟后，自動讀取環境溫度軟件方可運行。

1.  鼠標點擊型號，進入型號設置界面；

型號設置界面

輸入產品型號名稱，

輸入型號后，點增加，參數設置框亮白色，即可輸入需要設置的參數。

一步、找到測試順序，把所需測試項目選擇出來，如（測試電阻，耐壓，匝間，功率）其他功能可選擇不測。如選擇第1項，點下拉按鈕下拉框彈出六項功能測試選擇，也可選擇不測。

二步、報警設置選擇，建議1秒，選擇繼續測試

三步、找到項目1測試功能，如項目1測試功能 直流電阻 找到設置框的電阻設置區域；把測試時間填寫 0.3S 誤差% 填寫5 或自己需要填寫的參數， 選擇測試電阻檔位R1（主副電阻）R2(副高電阻）R3(高中電阻）R4(中低檔電阻）R5(低微檔電阻）R6(微超微檔電阻）R5 R6需特殊定制 選擇好電機檔位，測試選擇換算電阻

四步、設置上線漏電流，測試時間

五步、選擇（測試繞組） 選擇電壓常規1800V  X擴展建議4 Y擴展 建議1   匝間面積比較 建議20% 面積差 建議20% 根據自己嚴格要求設定比例 測試時間0.2S

六步、測試電阻選擇下線不能低于50M  上線可設置可不設置  測試時間1S 電壓500/1000V可選

七步、選擇出測試檔位，填寫出每個檔位測試時間 設定好

最后一步、點擊保存》退出，到測試界面，選擇出上新添加的型號，自動測試，把所有的測試出來，

一步、點波形保存 彈出對話框，輸入型號名稱自動保存波形并調用到型號測試比較。

下一步、電阻結果顯示出來后，點 彈出點 “是”電阻上下線設定好，按設定好的百分比出的設定值，如圖 測試值140.95 下線137.1 上線151.5 自動設定。

下一步、電阻結果顯示出來后，點 彈出點 “是”，電阻上下線設定好，按設定好的百分比出的設定值，如圖 測試值電流1.15 下線1.1 上線1.2 功率115.6 下線110.3 上線121.9   自動設定。

設定新建型號完成。

手動測試選擇：

可單獨啟動測試一項

測試狀態顯示：

技術指標
