電機出廠測試系統

所屬分類：電機綜合測試系統
瀏覽次數：次
發布日期：2021-01-16 19:29:04

我要詢價

產品概述
技術參數

說明書

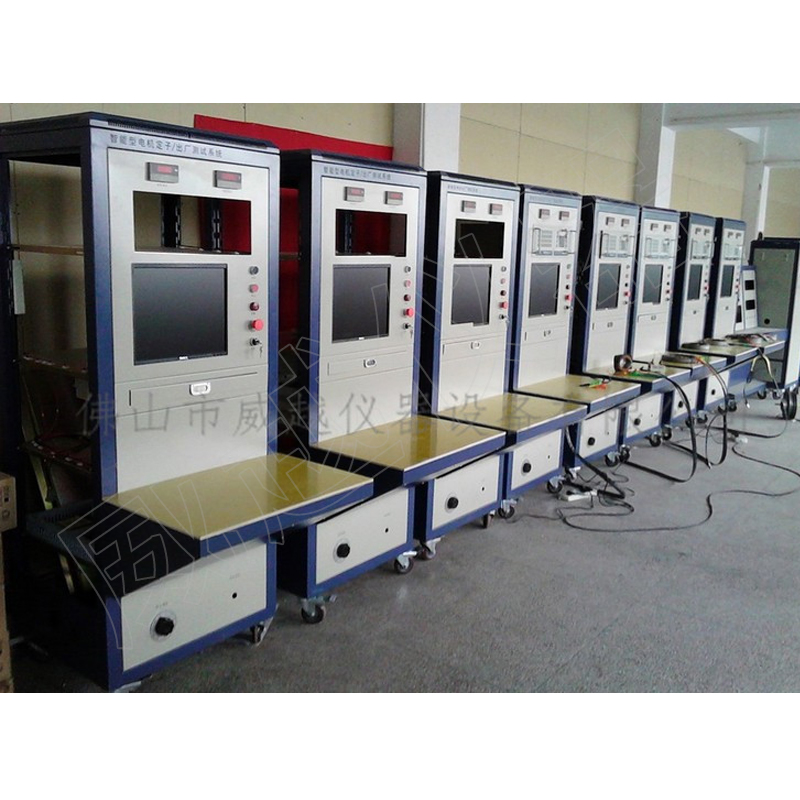

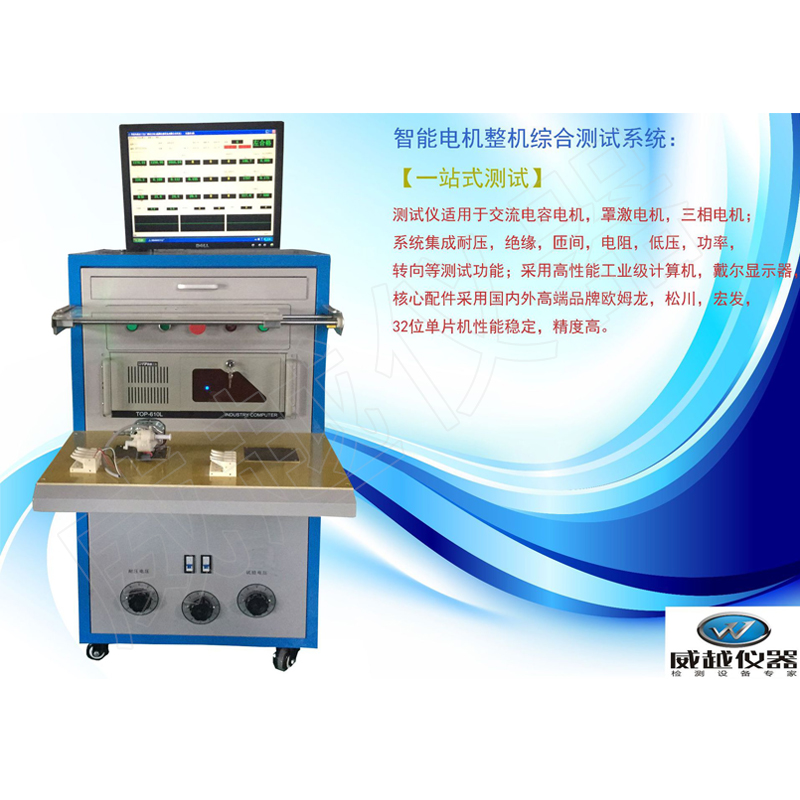

概述
該系統采用工控計算機及MCU，集成了電阻、耐壓、絕緣、匝間、功率多項目的測量。具有測試速度快、精度高、使用方便、可靠性好等優點，是電機出廠專用綜合測試設備。
主要特點
檢測項目：繞組電阻、絕緣、耐壓、匝間和功率。
1.繞組電阻：測量繞組電阻。
2.絕緣：測量定子繞組和外殼之間的絕緣電阻。
3.耐壓：測量定子繞組和外殼之間的耐壓漏電流。
4.匝間：測量繞組的線圈匝間絕緣性能。
5.功率：測量電機空載運行時的電壓、電流、功率、功率因數

技術指標

項目	參數	測試范圍	分辨率	精度等級
電氣強度	測試電壓	0~4000VAC	1V	±（量程×1.0％＋讀數×1.0％＋2個字）
電氣強度	漏電流	0~100mAAC	0.01mA	±（量程×1.0％+讀數×1.0％+2個字）
絕緣電阻	測試電壓	500VDC/1000VDC	1V	±（量程×1.0％+讀數×1.0％+3個字）
絕緣電阻	絕緣電阻	50.0~500M	0.1M	±（量程×2％+讀數×3.0％）
直流電阻	一段	0.100~20.00Ω	0.001Ω	±（讀數×0.5％+3個字）
	二段	20.00~400.0Ω	0.01Ω	±讀數×0.5％
	三段	400.0~4000Ω	0.1Ω	±讀數×0.5％
	溫度測試	-20℃~+100℃	0.1℃	±0.5℃
	溫度補償	軟件設置需要/不需要（20℃）
匝間測試	沖擊電壓	0~3KV	100V
匝間測試	測試電容	0.01uF
功率測試	電壓	5.0-600.0V	0.1V	±（量程×0.25％＋讀數×0.25％
功率測試	電流	0.025-40.00A	0.001A	±（量程×0.25％＋讀數×0.25％）
功率電壓	電流	0.1w		±（量程×0.25％＋讀數×0.25％）
功率因數		0.1~1.00	0.01	±5個字

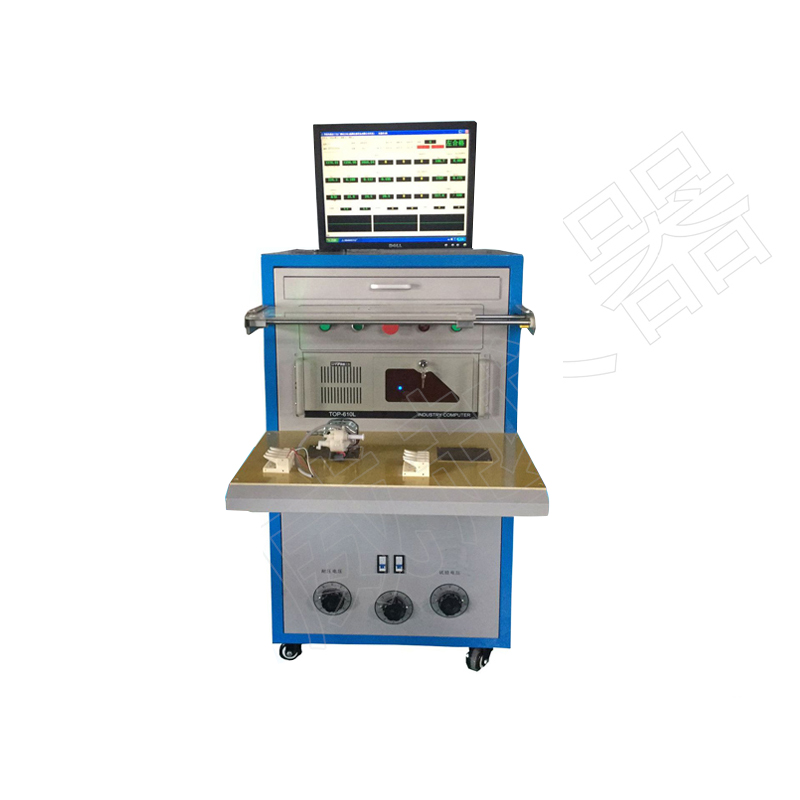

測試系統說明
1、系統工作電壓指示表
2、試驗電壓指示表
3、計算機
4、指示燈
5、開關按鈕
6、耐壓電壓調節
系統操作步驟要求
1.接通系統電源
2.試品接線
3.軟件測試（軟件設定請參照軟件操作說明書
注意事項：
系統工作電源輸入范圍：AC 220V±10％50Hz
使用環境溫度：0℃-40℃，相對濕度：20％-80％
使用人員請?jiān)诖_保測試條件安全的前提下操作本系統。
使用人員必須正確選擇電機種類，否則可能會損壞電機。
為了保證安全，請先接通系統電源，然后接通試驗電源。
為了測試人員的安全，系統測試柜機殼必須可靠接地！

裝箱清單
名稱數量備注
電機出廠測試臺 1臺
計算機（主機＋顯示器＋鼠標＋鍵盤）1套
主控儀 1臺
數字匝間測試儀 1臺
單相1200 1臺
3.5米工作電源線 1根
試驗電源線 1根
測試線 1套
使用說明書 1份
